Laporan Akhir : Percobaan sensor LM35

Laporan Akhir : Percobaan sensor LM35

Menampilkan Karakter  pada LCD dengan Inputan Berasal dari LM35

DAFTAR ISI

1. Hardware

2. Gambar rangkaian simulasi

3. Flowchart

4. Listing program

5. Video percobaan

6. Kondisi

7.Link download

1.  Hardware [Kembali]

IC LM35

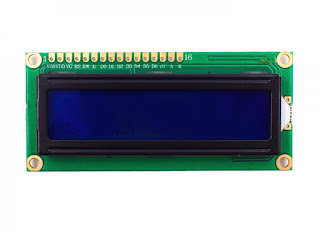

LCD

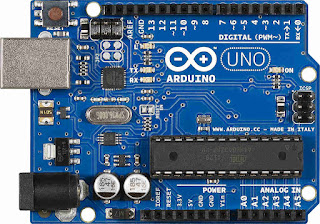

Arduino Uno

2.      Rangkaian Simulasi [Kembali]

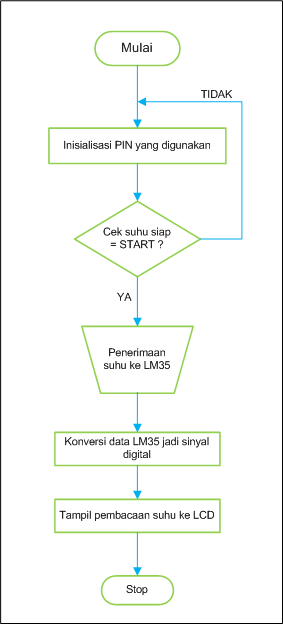

3.      Flowchart[Kembali]

4.  Listing Program[Kembali]

#include

#define LM35 A7 //pendeklarasian LM35 di pin A7

//                RS  E   D4  D5  D6  D7
LiquidCrystal lcd(23 , 25 , 27 , 29 , 31, 33);
int nilaiSuhu ;


void setup()
{
  pinMode (A7,INPUT);
  lcd.begin(16, 2); //penentuan dimensi LCD yang akan digunakan
}
void loop()
{
  nilaiSuhu = analogRead(LM35) * 5.00 * 100.00 / 1023.00;

  lcd.clear(); //menghapus layar LCD dan posisi kursor di sudut kiri atas
  lcd.setCursor(0, 0); //menentukan posisi cursor mulai penulisan
  lcd.print("LM35 Sensor Suhu"); //menuliskan text pada LCD
  lcd.setCursor(7, 1); //menentukan posisi cursor mulai penulisan
  lcd.print(nilaiSuhu);  //menuliskan text pada LCD
  delay (100);  //delay
}

 5. Video simulasi

6. Kondisi

Menampilkan hasil pembacaan LM35 ke LCD

7. Link download

• Program simulasi
• video simulasi
